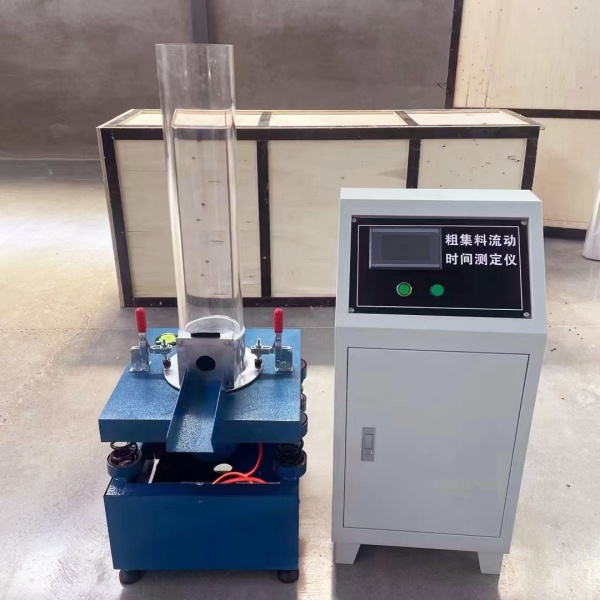

粗集料流动时间测定仪

一、用途：
用于测定一定体积的粗集料全部通过固定尺寸开口所需要的时间，间接评价粗集料的棱角性。适用于公称大粒径为9.5～19mm的粗集料棱角性测定，产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。

二、结构特点：
⑴ 整机由：振动台(含橡胶悬挂、振动马达、基座等)和流动装置(含试样筒、导流槽等)组成；
⑵ 振动台：振动台上面固定安装一个流动装置，同时设置一个气泡水准仪；
⑶ 下面悬挂有振动马达。振动台通过4个橡胶悬挂装置与支撑架连接，支撑架底部为100kg±10kg底座。
⑷ 振动马达旋转轴水平安装，与导流槽轴线垂直；
⑸ 金属翻门控制试样从试样筒的溜出。

三、技术参数：
1、整机高度：1225mm；
2、底座尺寸：400mm×400mm,由塑料试样筒和金属导流槽组成，总质量为42.3kg±0.1kg；
3、试样筒内径：125mm±1mm,高610mm±10mm；
4、导流槽：倾角10°±0.5°内部宽度90mm±1mm,塑料嵌边；
5、金属挡板可调整开口：42mm±1mm或60mm±1mm;
6、合领角：10.0°±0.5°；
7、振动马达旋转轴：转速2970r/min±20r/min；
8、流动装置空载条件下：频率50Hz，振幅为0.18mm±0.02mm。
