干混砂浆拉伸粘结强度测试方法

干混砂浆拉伸粘结强度测试方法

一、前言

干混砂浆拉伸粘结强度是评估其在建筑工程中粘结性能的指标，适用于干混砂浆、保温材料、陶瓷墙地砖胶粘剂、复层建筑涂料、建筑外墙用腻子的拉伸及粘结强度试验，试验机外观精美、工艺细腻，采用伺服控制系统，可实现匀速加载效率高稳定性好。采用触摸屏控制，友好的人机操作界面。仪器内部设有行程限位和正负力值过载保护功能。具有测试速度可调、负荷测量精度高、操作方便等特点。

二、试件制备

 试验环境准备

试验需在温度（23±2）℃、相对湿度 45%-75% 的标准环境中进行，环境温湿度需持续监测并记录，避免因环境波动影响试件性能发展。

材料与设备准备

待测试干混砂浆样品：提前在试验环境中放置 24h 以上，确保样品温度与环境温度一致，样品总量不少于 10kg。

基底水泥砂浆：按水泥：砂: 水 = 1:3:0.5（质量比）配制，水泥选用 P・O 42.5 级普通硅酸盐水泥，砂采用符合 GB/T 14684 要求的中砂，水为饮用水。

高强度环氧树脂粘合剂：粘结强度需满足测试荷载要求，且在试验环境下固化性能稳定。

试验设备

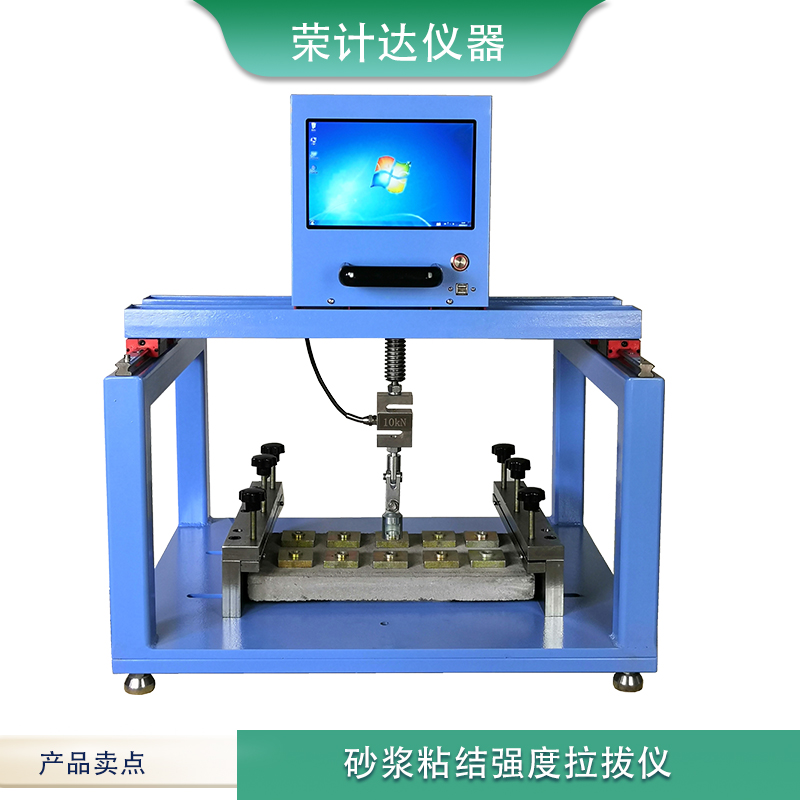

拉拔试验机

成型模具：规格为 40mm×40mm×10mm 的钢制成型框，内壁光滑，尺寸偏差符合标准要求。

钢制垫板：厚度不小于 5mm，平面度误差≤0.1mm，与成型框配套使用。

搅拌机：转速可调节，能实现干混砂浆与水的均匀混合，搅拌叶片无粘结残留。

打磨设备：配备 80 目、120 目砂纸，用于打磨基底试件表面，确保表面平整度（表面粗糙度 Ra≤6.3μm）。

养护箱：可控制温度（23±2）℃、相对湿度≥90%，用于试件标准养护。

基底试件制备

按配比称量水泥、砂、水，倒入搅拌机中，先干拌 1min，再加水搅拌 3-5min，确保砂浆均匀无结块。

将搅拌好的基底砂浆倒入 70mm×70mm×20mm 的钢模中，用振捣棒振捣 20-30s（振捣频率 50Hz），排出内部气泡，表面用抹刀抹平。

成型后 24h 内脱模，脱模后放入养护箱中养护 28d，养护结束后取出，用打磨设备将表面打磨平整，去除表面浮浆，备用。

干混砂浆试件成型

按干混砂浆产品规定的水灰比称量水与干混砂浆，倒入搅拌机中搅拌 3-5min，搅拌过程中需多次刮擦搅拌桶内壁，确保料浆均匀。

将成型框固定在打磨后的基底试件表面中心位置，将搅拌好的干混砂浆料浆倒入成型框内，用抹刀轻轻插捣 5-10 次，再用抹刀沿成型框上沿刮平，去除多余料浆。

成型后在试验环境中放置 24h，然后脱模，脱模后将试件放入养护箱中养护至规定龄期（通常为 7d、14d、28d，具体按试验需求确定），每组制备 10 个试件以保证数据有效性。

测试过程

测试前准备

试件养护至规定龄期后，从养护箱中取出，在试验环境中放置 2h，使试件温度与环境温度一致。

用丙酮擦拭试件表面（干混砂浆层与基底结合面），去除表面油污、灰尘，待丙酮挥发后，在干混砂浆层表面均匀涂抹高强度环氧树脂粘合剂，粘合剂厚度控制在 0.5-1mm。

将钢制垫板粘贴在粘合剂表面，确保垫板与干混砂浆层完全贴合，无偏移、无气泡，然后在试验环境中放置 24h，待粘合剂完全固化。

加载测试

将粘贴好垫板的试件安装在拉拔试验机的夹具上，调整夹具位置，使试件中心与试验机加载轴线重合，确保加载过程中试件不受附加弯矩。

启动拉拉拔试验机，以（5±1）mm/min 的速率匀速加载，加载过程中实时观察试件破坏情况，记录试件发生破坏时的大荷载值（准确至 1N）。

若破坏发生在粘合剂与干混砂浆层之间、或粘合剂与垫板之间（非干混砂浆本体或干混砂浆与基底结合面破坏），该试件测试结果无效，需重新选取备用试件补做测试。

四、干混砂浆拉伸粘结强度测试数据示例（龄期：28d）
