沥青针入度仪检测沥青基防水材料的黏稠度方法

沥青针入度仪检测沥青基防水材料的黏稠度方法

一、前言：

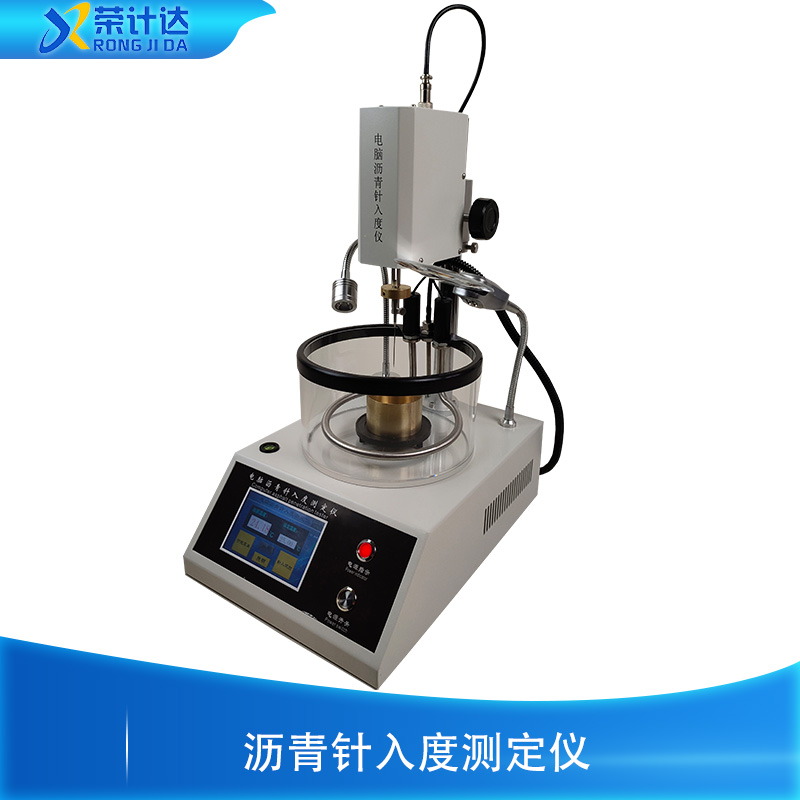

电脑沥青针入度仪用于测定粘稠石油沥青，粘稠页岩沥青，及液体石油沥青，沥青材料经蒸馏或乳化后的残留物的针入度。是一种采用先进的数字式位移传感器，结合微电脑技术研制的测量沥青针入度测量仪器，该仪器满足GB4509－84《石油沥青针入度的测量法》，ASMD5－83/IP49－79《沥青针入度的测量法》和TO60－93《沥青针入度试验》。该仪器使用简单、方便、低温漂，带有自动控温，LCD中文显示，实时时钟等功能，适用环境范围大，实现了试验过程自动化、数字化、电脑化、为我国公路、市政、建筑、石油等领域提供了一种精度高、稳定度好、性能可靠的电脑自动化沥青试验仪器。

二、仪器与材料准备：

沥青针入度仪，标准针，盛样皿，恒温水槽，温度计，秒表，溶剂，沥青基防水材料试样

三、试验步骤：

试样准备

将沥青基防水材料试样放在放有石棉垫的炉具上缓慢加热，加热时间不得超过 30min，同时用玻璃棒轻轻搅拌，防止局部过热。对于石油沥青，加热脱水温度不超过软化点以上 100℃；对于煤沥青，不超过软化点以上 50℃。沥青脱水后需通过 0.6mm 滤筛过筛，以去除杂质。

将处理好的试样注入选择好的盛样皿中，注入高度应超过预计针入度值 10mm。盖上盛样皿盖，防止灰尘落入。在 15℃ - 30℃室温中冷却，小盛样皿冷却 1 - 1.5h，特殊盛样皿冷却 2 - 2.5h 。

将冷却后的盛样皿移入保持规定试验温度（25℃±0.1℃）的恒温水槽中恒温，小盛样皿恒温 1 - 1.5h，大盛样皿恒温 1.5 - 2h，特殊盛样皿恒温 2 - 2.5h 。

仪器调试

调整针入度仪使之处于水平状态，检查针连杆和导轨，确保无水和其它外来物，无明显摩擦。

用三氯乙烯或其它溶剂清洗标准针，并擦干。将标准针插入针连杆，用螺丝固紧，按试验条件（25℃、100g 荷载），加上附加砝码。

测试过程

取出达到恒温的盛样皿，并移入水温控制在试验温度（25℃±0.1℃）的平底玻璃皿中的三脚支架上，保证试样表面以上的水层深度不少于 10mm 。

将盛有试样的平底玻璃皿置于针入度仪的平台上，慢慢放下针连杆，通过适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。拉下刻度盘的拉杆，使其与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。

开动秒表，在指针正指 5s 的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经规定时间（5s）后，停压按钮使针停止移动。拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器的读数，该读数即为针入度，准确至 0.5（0.1mm） 。若采用自动针入度仪，计时与标准针落下贯入试样同时开始，至 5s 时自动停止并显示针入度值。

同一试样需进行平行试验至少 3 次，各测试点之间及与盛样皿边缘的距离不应少于 10mm 。每次试验后应将盛有盛样皿的平底玻璃皿放回恒温水槽，使平底玻璃皿中水温保持试验温度。每次试验需换一根干净标准针，或取下标准针并用蘸有三氯乙烯溶剂的棉花或布揩净，再用干棉花或布擦干。

当测定针入度大于 200 的沥青基防水材料试样时，至少用 3 支标准针，每次试验后将针留在试样中，直至 3 次平行试验完成后，才能将标准针取出 。

四、试验结果参考：
