沥青闪点仪测定沥青易燃液体闪点和燃点的方法

沥青闪点仪测定沥青易燃液体闪点和燃点的方法

一、前言：

沥青闪点仪是适用于克利夫兰开口杯（简称COC）测定粘稠石油沥青、煤沥青及闪点在79℃以上的液体石油沥青材料的闪点和燃点，以评定施工安全性时使用。

二、测定原理

闪点测定原理

把沥青或易燃液体试样装入特定的试验杯中（如克利夫兰开口杯），以规定的加热速率对其进行均匀加热。随着温度不断升高，试样逐渐挥发产生蒸气，当试样蒸气与周围空气混合形成的混合气，在接触到规定大小和位置的火焰时，首次发生闪火现象（持续时间不超过5 秒），此时对应的温度即为该试样的闪点。其原理基于可燃混合气的燃烧特性，当混合气浓度达到可燃下限且有火源存在时，就会引发瞬间的闪火。

燃点测定原理

在测定完闪点后，继续对试样进行加热，依旧保持特定的升温速率。当试样接触火焰后，不仅能够着火，并且能持续燃烧不少于5 秒钟，此时记录下的温度计上的温度，便是该试样的燃点。燃点的测定是在闪点基础上，进一步考察试样在更高温度下维持燃烧的能力，反映了试样更稳定的燃烧状态所需的温度条件。

三、仪器与材料准备

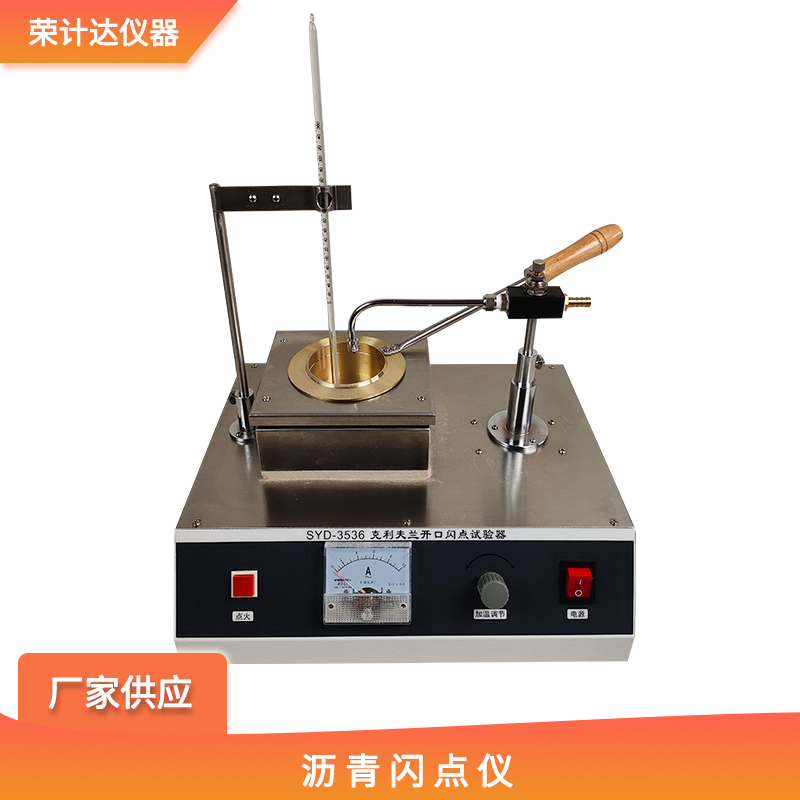

沥青闪点仪

常用的有开口杯式闪点仪（如克利夫兰开口杯式闪点仪）和闭口杯式闪点仪。克利夫兰开口杯式闪点仪由克利夫兰开口杯、加热装置、温度计、点火器等部分组成。开口杯一般用黄铜或铜合金制成，内口直径有严格尺寸要求（如63.5mm±0.5mm），深度也固定（33.6mm + 0.5mm），内壁距杯上口特定距离处（9.4mm + 0.4mm）刻有环状标线，且在距中心 58mm 处有一个用于火焰调节对照的电镀金属小球（直径 4.0mm±0.2mm ）。加热装置能够按照要求提供不同的升温速率，点火器可产生规定大小的火焰，并能以特定半径水平旋转。闭口杯式闪点仪则有密闭的杯体，能更好地控制试样蒸气的挥发，适用于挥发性较高的易燃液体。

温度计

精度要求为分度值2℃，测量范围需满足 0℃ - 400℃，确保能准确测量试验过程中的温度变化。

点火器

金属制成，端部为产生火焰的尖嘴，外径约6mm，内径 0.7mm - 0.8mm，与可燃气体压力容器（如液体丙烷气或天然气）连接，火焰大小可调节，且能以 150mm 半径水平旋转，端部恰好通过试验杯中心上方特定距离（如开口杯法中在坩锅口上方 2mm - 处）。

试样

需保证试样具有代表性，若是沥青，应按照相关标准进行取样，确保其在试验前未发生性质改变。

四、测定步骤：

闪点测定步骤

准备工作

将试验杯用合适的溶剂洗净并烘干，然后安装在闪点仪的支架上。

垂直插入温度计，使温度计的水银球距杯底约6.5mm，位置在与点火器相对一侧距杯边缘约 16mm 处，保证温度计能准确测量试样温度。

将点火器转向一侧进行点火试验，调节火焰使其成为标准球形状或直径为4mm±0.8mm 的小球形试焰，为后续闪点测定做好准备。

加热与测试

启动加热装置，开始加热试样，使升温速度迅速达到14℃/min - 17℃/min 。当试样温度达到预期闪点前 56℃时，调节加热器，降低升温速度，以便在预期闪点前 28℃时，能将升温速度精准控制在 5.5℃/min ± 0.5℃/min 。

当试样温度达到预期闪点前28℃时，开始每隔 2℃按一次点火器按钮，使点火器的试焰沿试验杯口中心以 150mm 半径作弧水平扫过一次，从试验杯口的一边至另一边所经过的时间约 1s 。在此过程中，需时刻确认点火器的试焰为规定直径的火球，且位于试验杯口上方规定位置（如开口杯法中在坩锅口上方 2mm - 处）。

当试样液面上最初出现一瞬即灭的蓝色火焰时，立即从温度计上读记此时的温度，该温度即为试样的闪点。

燃点测定步骤

在完成闪点测定后，继续对试样进行加热，保持升温速度为5.5℃/min±0.5℃/min 。

按照闪点测定时的点火操作要求，继续用点火器点火试验。

当试样接触火焰立即着火，并能继续燃烧不少于5S 时，停止加热，并迅速读记温度计上的温度，此温度即为试样的燃点。

四、数据记录参考：
