砂浆点荷载试验仪测定材料强度指标的方法

砂浆点荷载试验仪测定材料强度指标的方法

一、前言：

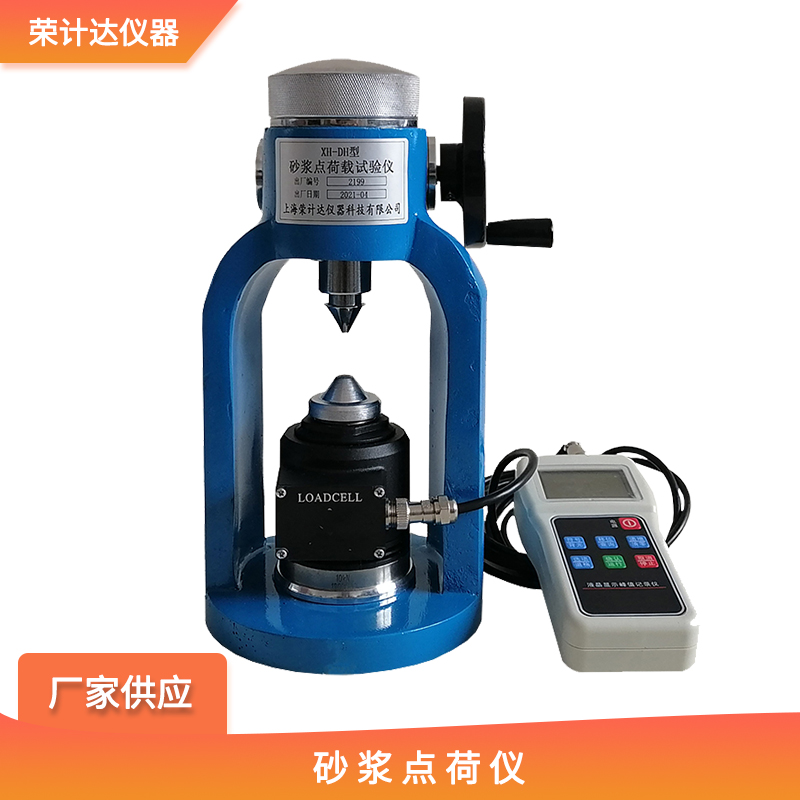

砂浆点荷仪是根据GB/T50315-2000<<砌体工程现场检验技术规程>> 而研制生产的，是砌体砂浆强度检测的仪器,也是能在现场或试验室直接测试,不影响墙体受力性能,具有检测容易,操作方便,所需时间短,测试准确度高等特点,完全可以满足砌体工程现场质量控制及旧、古房屋质量鉴定、评定的客观需求。

二、试验方法：

试验仪器：选用符合相关标准的砂浆点荷载试验仪，该仪器主要由加载系统、荷载传感器、位移测量装置等组成，可精确控制加载速率与荷载大小。

试验材料：选取不同配比的砂浆试样，每组试样数量不少于 6 个，以确保试验数据的可靠性。试样尺寸要求为直径约 50mm、高度约 30mm 的圆柱体或近似圆柱体，若为不规则形状，需保证加载点间距在 10 - 50mm 范围内。

三、试验步骤：

1、仪器使用前,先将传感器与微电脑峰值显示器的连线接好,然后接通电源将显示器上电源开关打开,此时“加荷”指示灯亮,观察显示器上的数字是否为零若不为零应按“置零”键,  使其清零.

2、 按下“峰值”  键,峰值指示灯亮,此时可以加荷,当试件破坏时显示器显示的示值为此试件的最大强度值,单位为N.

当做下一个试件时需按下“峰值”键使加荷指示灯亮,上一个试验数据消除,若显示器显示的数值为零(显示器有较小数值飘移属正常现象)再按下“峰值”  键使“峰值”指示灯亮,此时可加荷做下一个试验,若显示器显示数值较大在“加荷”灯亮状态下按“置零”键使其清零.每次试验均需重复上述程序,但峰值指示灯不亮时显示器没有峰值保护功能,显示数值会随着卸荷而自动消除.

3、将每个测点处剥离出的砂浆大片加工成(或选取)符合下列要求的试件:厚度  5-20mm,预估作用半径15-25mm,大面应平整,但其边缘不要求非常规则.

4、在砂浆试件上画出作用点,用卡尺测其厚度t,精确至0.1  mm.

5、将砂浆试样放置在下加载头上,上、下加载头对准预先画好的作用点,用手顺时针慢慢转动点荷仪的手柄,通过蜗轮、蜗杆传动使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载,至试件破坏,此时停止加荷.

6、记录下峰值显示器读数后,代入公式,计算强度,点荷仪显示器的读数单位为N.

7、将破坏后的试件拼接成原样,量测荷载实际作用点中心到试件边缘的最短距离即为作用半径,精确至0.1  mm  .

8、注意:不要将上下加载头直接顶压,如需上下加载头来做本项检验时,必须在上下加载头之间放置砂浆片,以免损坏加载头.

试验数据记录参考：
