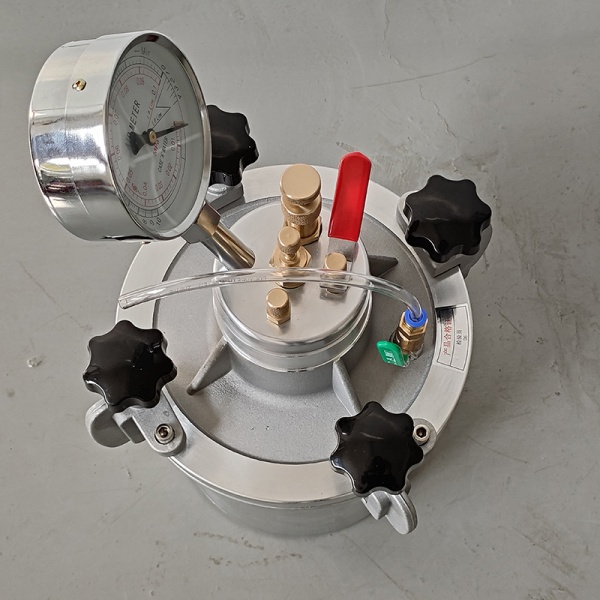

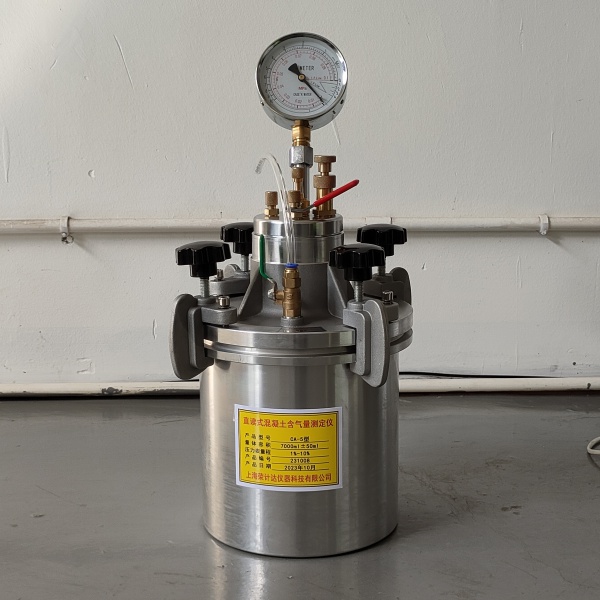

直读式混凝土含气量测定仪

一、产品简介：

直读式混凝土含气量测定仪用于测定混凝土拌合物中的含气量，适用于集料粒径大于40mm，含气量不大于10％，有坍落度的混凝土。直读式混凝土含气量测定仪机身采用全铝铸造，防震、防水压力表，特别适合现场操作试验。

二、技术参数：

★读数方式：直读式

★容积：7升

★含气量量程：1%-10%

★骨料颗径大小：≤40mm

★读数：0.1%

★设计压力大小：4MPa

★工作压力：0.4MPa

★气密性试验压力：0.4MPa

★重量：11KG

★外形尺寸：350 x 320 x 530mm

三、工作原理:

★该仪器测定原理是根据气态方程，保持一定压力的气室和装满试料的容器之间，开闭压力平衡时，两个容器的压力达到平衡时，气室压力减少的量即是砂浆中的空气含量所占的百分比，在压力表上表示出的即是试料中的空气含量。

★直读式CA砂浆含气量测定仪是根据《客运专线铁路CRTSⅡ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件》用于测量砂浆中的空气含量的仪器。

四、操作规程:

★用湿布将量钵和盖的内表面擦净，然后装入砼试样，用振动式或插捣器抹平,直至无气泡.

★抹平后随后称出容器和砼试样的总质量。

★在正对操作阀孔的砼表面贴一小块薄纸或塑料薄膜，擦净法兰盘，盖好量钵盖，拧紧钳式夹，打开排气阀。

★关闭操作阀，从进气阀来压缩空气，使压力指针为1Kgf/cm2。

★关紧操作阀打开进水阀加少量水，关闭进水阀、排气阀使之密封不漏气。

★打开操作阀，使气室内的压缩溶器进入量钵，待压力表指针稳定后，读出表值。

五、特点：

★量钵采用铝合金耐酸碱材料精密铸造，结构严谨，容积准确，确保直读测定值的**度。

★直接读出所测定混凝土的含气量，操作简单方便，数值准确，减少了繁琐的绘制含气量与压力表值关系的曲线，省时省力。

★采用精制仪器装置压力表，安全性能好，刻度盘清晰直观。

★各部位的密封圈采用特种密封材料，密闭性能好，经久耐用，使用寿命长。

★内置手泵轻巧省时省力。

★注水式测定，无注水式测定兼用。

★体积小重量轻，便于携带，适于现场高频连续使用。
