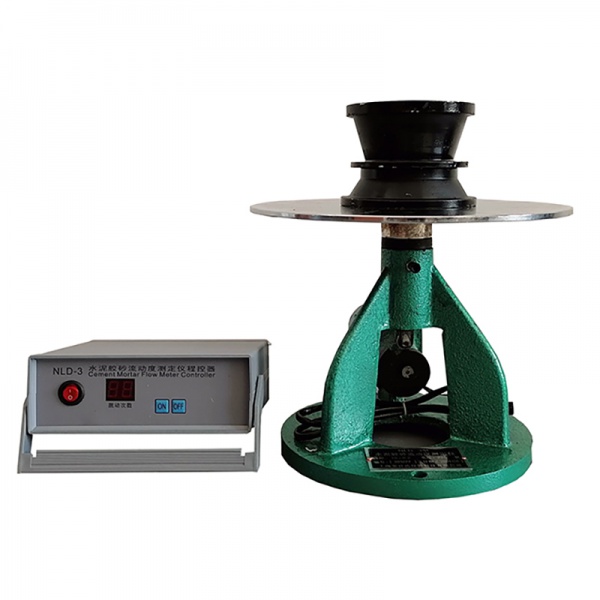

数显水泥胶砂流动度测定仪

一、产品简介：

水泥胶砂流动度测定仪是用于水泥胶砂流动度**检测仪器， 水泥胶砂流动度测定仪依据2005年发布的新标准GB/T2419-2005《水泥胶砂流动度测定方法》的流动度试验，是该标准指定用仪器。采用微电脑控制器，自动计数，自动停止，必须可靠接地，用膨胀螺栓固定在基座上。

二、技术参数：

★振动部分总重量：4.35 kg±0.15kg

★振动落距：10mm±0.2mm

★振动频率：1Hz

★振动次数：25次

★桌面参数：

★材料：铸钢，工作面镀硬铬

★直径：φ300mm+1mm

★重量：20kg

三、安装步骤：

★必须可靠接地，用膨胀螺栓固定在基座上。

★基座由混凝土浇筑而成(或砖混基础)，底面尺寸约为400mm×400mm，高约690mm。在基座和仪器机架之间宜填垫圈，可通过调整垫圈高度调节桌面水平。

★仪器安装后，其桌面沿彼此成直角的两个直径方向测量时均应成水平。跳桌安装好后，采用流动度标准样(JBW01-1-1)进行检定，测得的流动度值如与给定的标样流动度值相差在规定范围内, 则该跳桌的安装及使用性能合格。

四、使用方法：

★试样的制作与填装方法按GB2419-2005和GB17671-1999的有关规定，也可参照本说明书附录。

★ 使用前，请用检规检查落距。

★ 将插头接入计数器后对应孔内，将计数器接通电源。

★如跳桌在24小时内未被使用，先空跳一个周期25次。

五、维护与保养：

使用完毕后，应擦净仪器，清除仪器周围残留胶砂，用轻油稍稍润滑推杆、桌面和凸轮表面。长期不用，仪器应防尘保护，控制器放置在包装盒内。

如仪器不计数，请检查接近开关是否松动、与凸轮间隙是否为1mm~2mm，如有偏离或松动，请调整间隙后紧固

如仪器不计数，请检查接近开关是否松动、与凸轮间隙是否为1mm~2mm，如有偏离或松动，请调整间隙后紧固。

六、【结构简图】

1. 机架      2. 接近开关  3. 电动机    4. 凸轮        5. 轴承    6. 推杆

7. 圆盘桌面  8. 捣棒      9. 模套     10. 截锥圆模   11. 检规   12. 控制器

七、【电气原理图】
