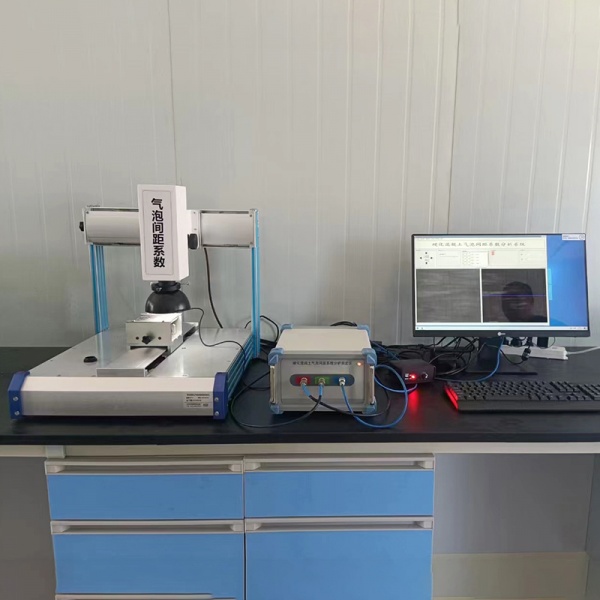

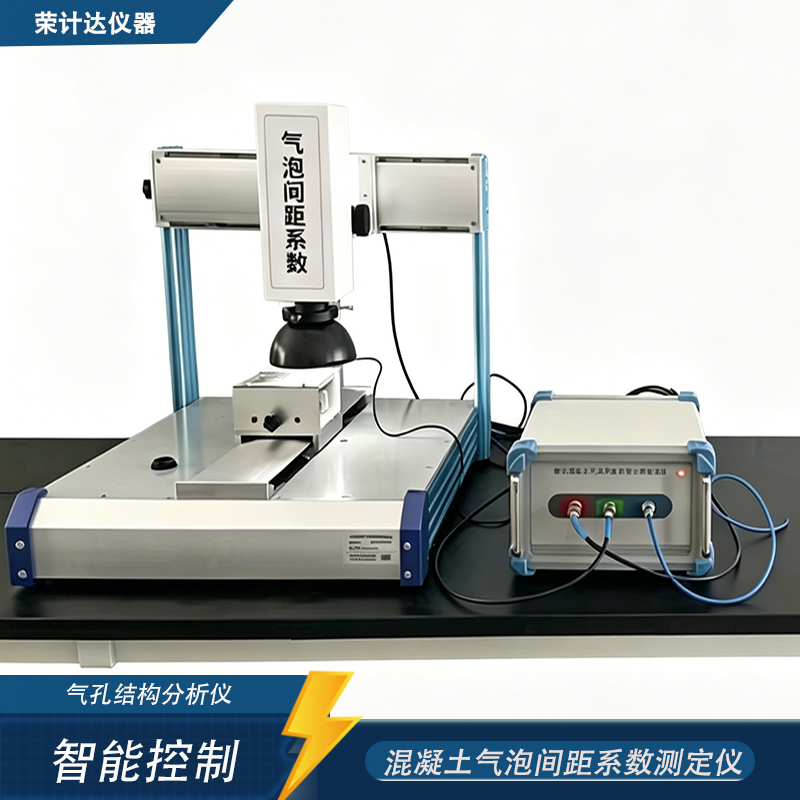

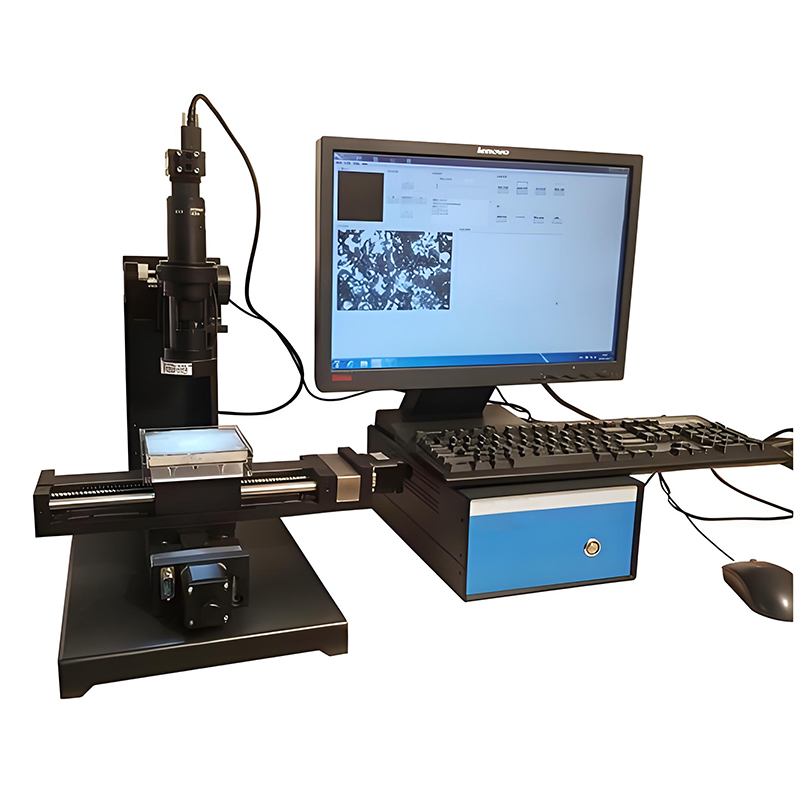

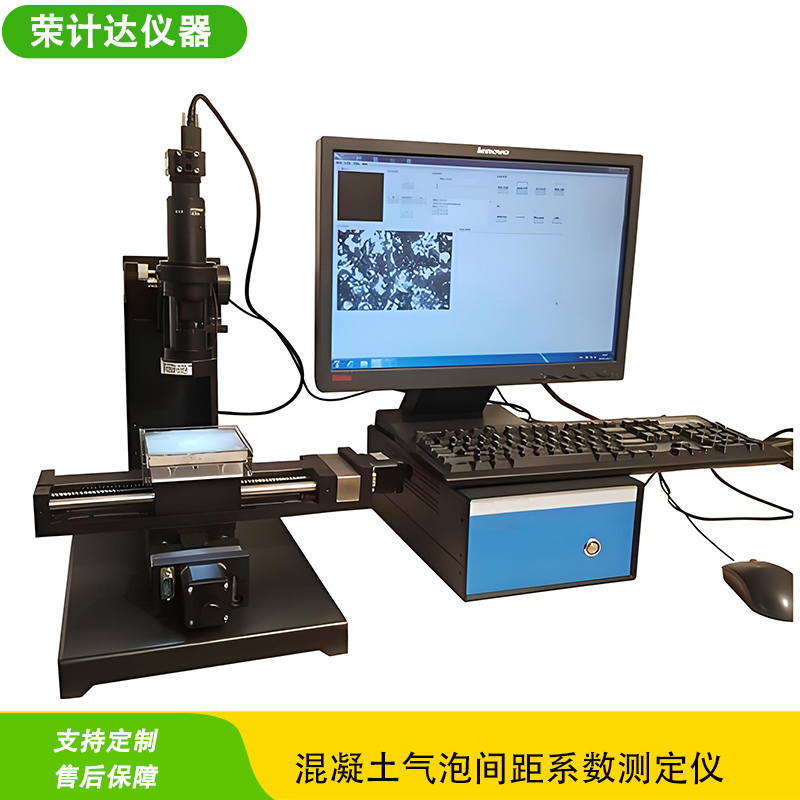

混凝土气泡间距系数测定仪

一、简介：

硬化混凝土气泡间距系数分析仪，采用直线法，分别测试硬化混凝土的气泡的各项参数。用于测定硬化混凝土内部气孔结构，可检测气泡间距系数、含气量等指标，适用于科研、质检、工程检测场景。测试方法：导线法、面积法、点数法、自定义法（多方法可选）

二、执行标准:

《水工混凝土试验规程》SL352-2006

《铁路混凝土结构耐久性设计规程》TB1005-2010

《水运工程混凝土试验规程》JTJ270-98

《铁路混凝土》TB/T3275-2011

二、技术参数：

1.采集方式:数字工业相机

2.工业相机通讯方式:USB

3.上下位机通讯方式:USB

4.显微镜分辨率:≤2um

5.显微镜放大倍数:100~200倍

6.显微镜照明:聚光型

7.活动底座:≤2um

8.弦长测试范围:<0.5mm弦长

9.测试工作时间:约5分钟

三、试验操作:

1、从截面100mm*100mm的试件下锯下20mm的一段，洗刷干净。

2、在100mm*100mm观测面分别采用400号和800号金刚砂仔细研磨。

每次研磨后应洗刷干净，再惊醒下次研磨。

3、洗刷干净后，在105°C士5°C的烘箱烘干。

4、用宽头黑色油性记号笔涂黑试件观测面涂黑，直至看不出试件本身的颜色。

5、用粒径小于10um的白色碳酸钙粉末填充气泡，在用刀片出去表面多余分哦。

6、置于摄像头下查看，当合适的光源低入射角照射在观测面上，观测到表面气泡界面和骨料孔隙外，基本是平的，气泡边缘清晰，即可认为该观测截面已加工合适。

四、产品特点：

1.集成多种测试方法，满足不同标准与试验需求，适配引气混凝土质量检测。

2.电机直驱平台，软件自动扫描、拼图与数据分析，减少人工干预，提升检测效率。

3.大尺寸承载设计，无需试件双面平行，适配现场钻芯与实验室试块检测。

4.一次测试输出间距系数、含气量、比表面积等多参数，支持科研复盘与工程归档。

5.软件界面简洁，支持点动 / 连动控制与模糊原点设置。
