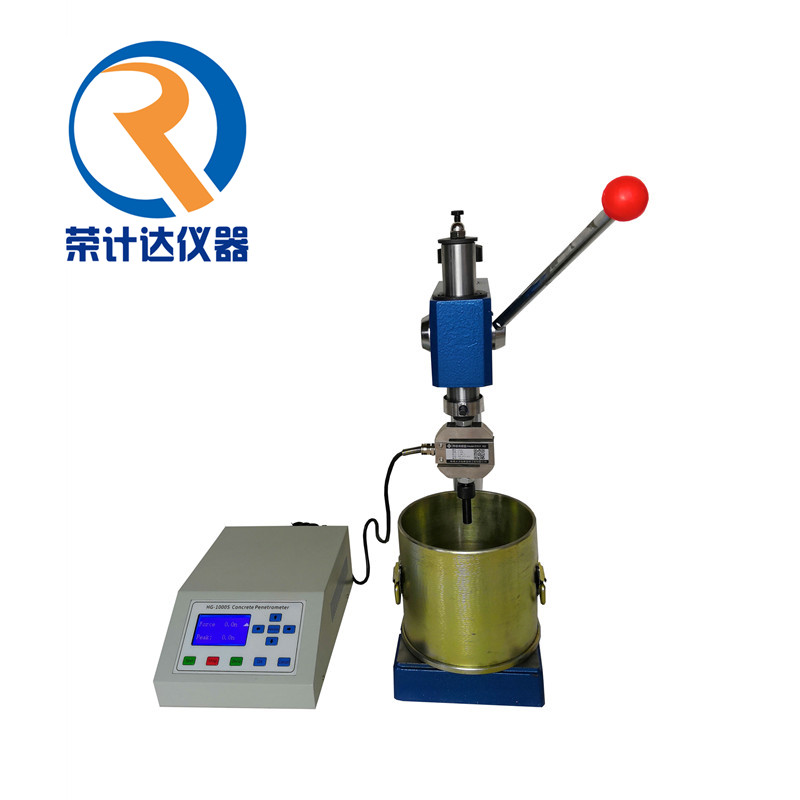

ZG-1混凝土凝结时间测定仪 混凝土贯入仪

一、产品简介：

混凝土贯入阻力仪是度盘显示，A力值1000牛顿，用于利用贯入阻力法测定混凝土凝结时间，外型设计轻巧美观。采用杠杆原理，将测针力直接由仪表读数，使试验方便而又准确，混凝土贯入阻力仪适用于各类水泥、外加剂以及不同混凝土配合比，不同气温环境下的混凝土拌合物，凝结时间的试验。

二、技术参数：

★试料模：上口径： φ160mm 下口径： φ150mm 深度： 150mm

★A大贯入力： 1000N

★贯入深度： 25mm

★贯入针截面积： 100mm2；50mm2；20mm2

★A小分度值： 5N 示值误差： ±10N

★A大测力：1000N

★刻度盘精度：5N

★测针圆面积：100 ㎜²50㎜²、20㎜²

★外形尺寸：160X150X150mm

★重量：6.8kg

三、操作规程：

★混凝土放于仪器底盘上，松开调节螺套，选装上合适的贯入针。

★旋动调节螺塞使压力表指针对准刻度零线。

★将动作钮子开关置于调整位置，将正反转钮子开关置于正转位置，按工作按钮后试料容器在2秒后。开始上升，待停止以后，即可调整。调整时拧松调节螺套将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。再按动动工作按钮，10秒钟以后试料容器升高25mm，即贯入到A深位置，读取压力表贯入阻力并记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。自动停机，一次测试完成。

★作A次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当贯入点在外圈时，变化测点只需推动手柄一次；当贯入点在内圈时，变化它则需推动手柄二次。

★在测试过程中，应经常注意压力表指针起始是否在零位，如不在零位应调零。

★在不需调整贯入针高低时，可将动作纽子开关置于自动位置，这样在以后的测试中只要按启动按纽一次，即自动作一次测试循环。

★每个试样作贯入阻力试验应不少于六次，A后一次的单位面积贯入阻力应不少于28MPa。

★使用一段时间后，旋动调节螺塞至**限位置不能使压力表指针调到零线，此时必须添加油液。
