多功能强度检测仪

一、产品简介：

贯入式砂浆强度检测仪采用机械贯入方式，通过测钉的贯入深度来检测砂浆的抗压强度。用于砌缝砂浆强度的现场快速检测，为A的便携式砂浆强度现场检测仪器。操作简单、检测结果准确，贯入式砂浆强度检测仪符合行业标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2001）。

二、技术参数：

★贯入仪贯入力：800±8 N

★工作行程：20± 0.1mm

★数显贯入深度测量表分度值：0.01mm

★测钉长度：40±0.10mm

★测钉直径：3.5mm

★测钉A锥度：45°

★测钉量规槽长度：39.5 0.1 0mm

★贯入仪使用环境温度：-4~40℃

★外形尺寸：400X300X150mm

★重量：3kg

三、产品特点：

★它采用弧线钩式省力杠杆加力和支点变线技术，加力轻松、方便快捷。

★直读自复位式数显贯入深度测量表、测得值为贯入实际深度值，无须用20减；该表带USB接口，可将检测数据即时导入贯入数据处理器。

★采用嵌入式测钉锁紧装置，稍拧即紧，稍放即松。

★配我公司新开发的贯入数据处理器，该处理器含双路USB接口，与直读式贯入深度检测表连接，在检测贯入深度的同时，将贯入深度值直接导入数据。

四、检测步骤：

★用砂轮片将砌缝表面打磨平整。

★将测钉插入贯入杆的测钉座中，测钉A朝外。

★左手水平托住贯入仪，右手将摇柄套入仪后部的螺母上，然后顺时针旋转7~9圈，妆发现晃动一下，表明贯入仪挂起钩已挂上，此时停止摇柄顺时针旋转，改为逆时针旋转，将螺母退回贯入杆末端，这时贯入仪便可进入下面的检测了。

★检测时，一手水平托住贯入仪，让贯入仪的扁头与打磨平整的砌缝表面接触上，另一手扣动，贯入仪自由释放能量，这样**完成了一次检测；移开贯入仪及测钉，用吹风器吹吸一下测孔。

★后用深度测量表测量测 深度，从表盘上的直接读取测量表显示值di，并记录在记录表中，贯入深度按下式计算： di=20.00-di′

这样**完成了次完整的检测工作，查测强曲线便知砂浆强度。

五、测点布置：

★检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体构件或构筑物为一个构件。

★按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等**砌筑砂浆且不大于250m2砌体为一批，帛样数量不应少于砌体总构件的30%，且不应少于6个构件。基础砌体可按一个楼层计。

★被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。

★多孔砖砌体和空斗墙砌体的水平灰缝深度应不大于30mm。

★检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以及表面损伤层等，应清除干净；应使待测灰缝砂浆暴露并经抽样调查平整后在进行检测。

★每一构件应测试16点，测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。

六、注意事项：

★贯入仪在挂钩状态时不应保持较长时间同，应尽快释放工作弹簧。

★不得随意空弹及拆卸贯入仪主机，以免影响使用寿命和测试精度。

★数显贯入深度表应轻拿轻放，注意保护测头，以防摔落。

★贯入仪每年至少应在法定计量部门校准一次。

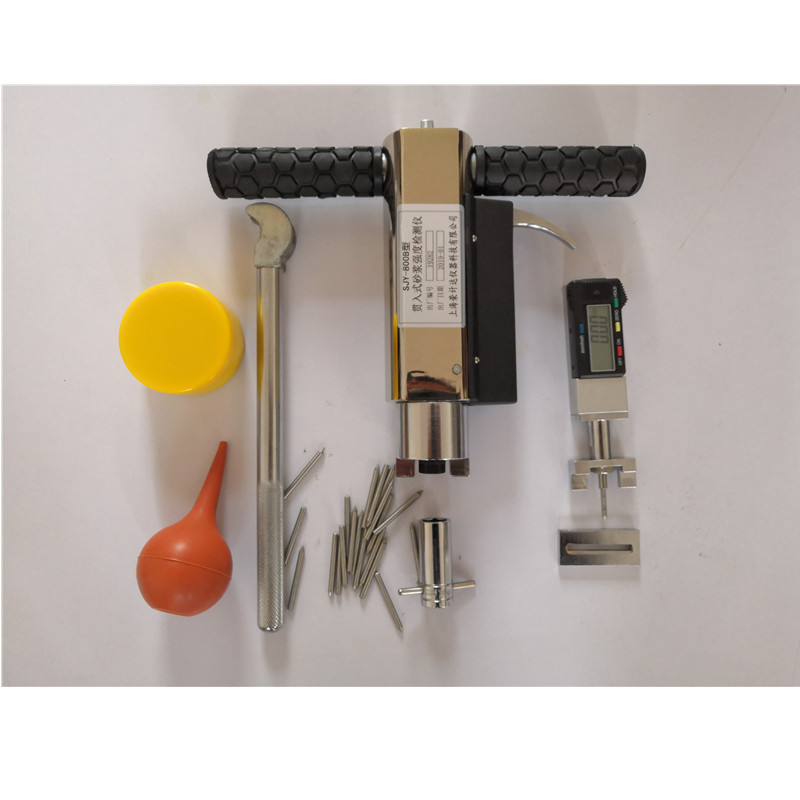

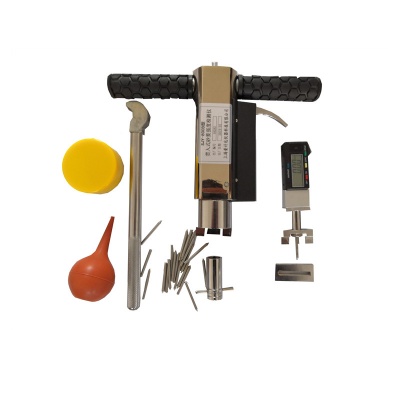

七、结构组成：

★SJY800B型主机：1台

★直读式数显贯入深度测量表：1只

★弧线钩式省力杠杆：1个

★测钉装夹组：1件

★打磨砂轮：1个

★吹风机：1个

★铝合金包装箱：1只
