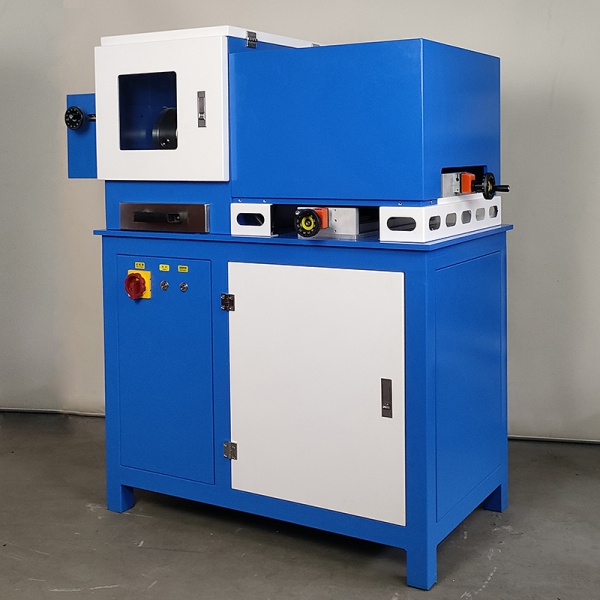

混凝土分层磨粉机

一、简介

用于混凝土试样的分层粉样研磨制备、收集而研制的设备。试件夹持采用四爪同心卡盘。可夹持≥φ120mm的混凝土试样。可以用于混凝土试样的端面、侧面磨粉采样。用于大专院校﹑水利水电﹑地质矿产﹑建筑等检测科研单位做混凝土硅烷浸渍试验。是打磨混凝土芯样粉末收集的试验设备。

二、符合标准

JTS153-2015水运工程结构耐久性设计标准、

JTJ275-2000海港工程混凝土结构表面涂层防腐技术规范、

JTT695-2007混凝土桥梁结构表面涂层防腐技术规范》等标准，

三、产品特点

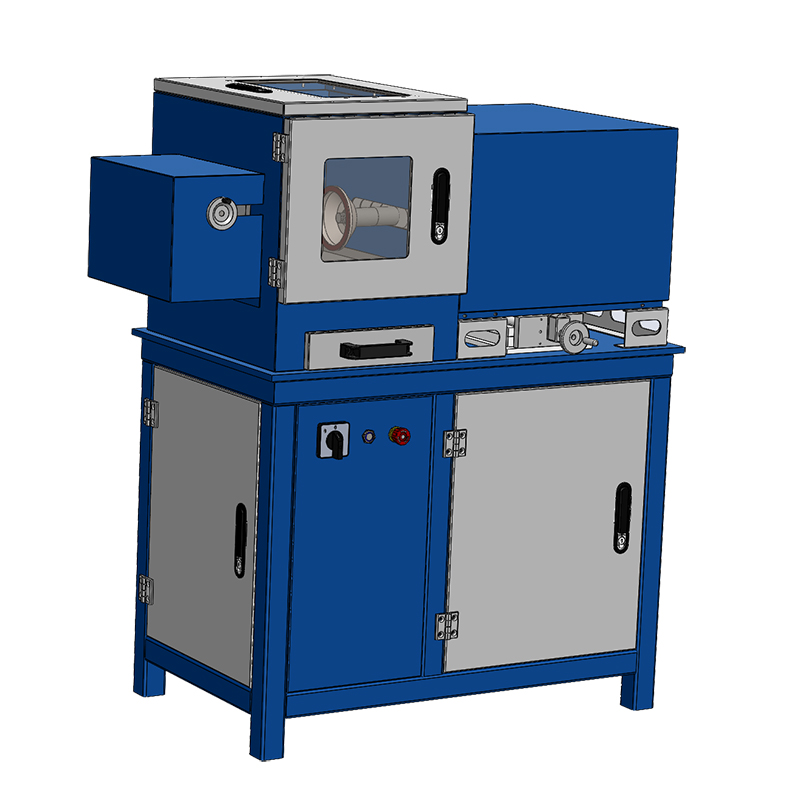

1、该机由机座﹑磨轮，四爪同心夹持卡盘等组成

2、夹持卡盘可旋转。可采样混凝土试样的端面、侧面。

3、磨轮的进给系统可通过转盘百分刻度盘控制进给量。

4、侧向进给系统进行了轮控，可准确到0.01毫米，

四、技术参数

1、电机功率：1.5KW ，转速940rpm ，电压：380V

2、磨轮直径：125mm（可选150 mm）；双重固定；粒度30/40（可选50/60）

3、可磨样本规格：夹持7-125 mm不同尺寸试件

4、磨削进给量：1mm/转；总行程150 mm

5、磨削形式：干磨

6、打磨箱体钢材厚度：6mm；箱体尺寸：长556mm，宽330mm，高400mm

7、夹持圆形试件偏心距误差：1mm

8、夹持机构调速范围：0-30转/分钟

9、混凝土粉末颗粒粒度范围：1～100微米范围，10微米为中心正态分布

10、设备尺寸：长1020mm，宽620mm，高1210mm

11、设备重量：290kg
