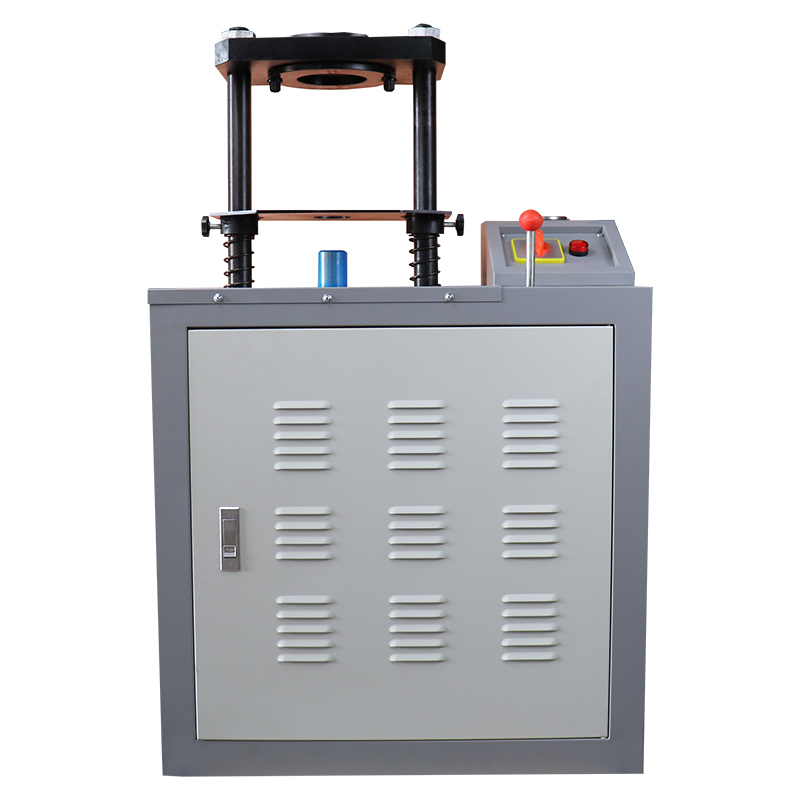

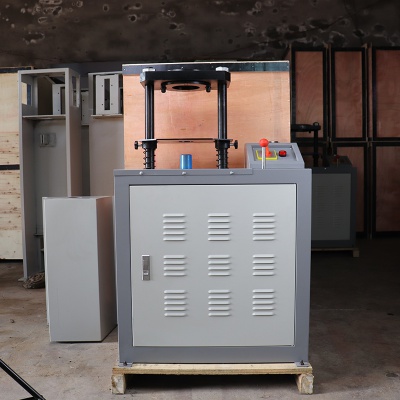

电动液压脱模器

电动液压脱模器适用于多种土、混合料的圆形试模试件的脱模,电动脱模器尤其可满足水泥混合料强度试件的脱模要求,其A大载荷可达300KN。这种电动脱模器完全采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,主控箱既完成自身数据自动采集,又能协调本系统其它扩展箱按设定程序自动工作

  • 型号: DTM-30

  • 产品参数
  • 型号: DTM-30

电动液压脱模器适用于多种土、混合料的圆形试模试件的脱模,电动脱模器尤其可满足水泥混合料强度试件的脱模要求,其A大载荷可达300KN。这种电动脱模器完全采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,主控箱既完成自身数据自动采集,又能协调本系统其它扩展箱按设定程序自动工作


电动液压脱模器适用于:

★抗压试模:¢150Х230mm   ¢100Х180mm  ¢50Х130mm

★轻重型土工击实试模:¢152Х170mm   ¢100Х127mm

★马歇尔击实试模:¢101.6Х87mm


电动液压脱模器主要规格和技术参数:

★A大载荷:300KN

★测力表量程:0-38.2MPa

★上升速度:无级调速(0-120mm/min)

★油液A大工作压力:38.2MPa

★活塞直径:¢100mm

★活塞行程:250mm

★电机规格:AC380V  750W  1400r/min

★净重:约230Kg

★外形尺寸:540Х520Х1280mm(长Х宽Х高)

★脱模器丝杠A大上升**限距离: (L) 270mm

★脱模器丝杠A底下降**限距离: (L) 30mm


电动液压脱模器主要结构和工作原理:

主要由机架、 液压系统、 压力表及电器系统组成

★机架部分:

主要由横梁 、立柱、 托盘、 外壳、 底座等附件组成。横梁可安装脱模和制件附件,用于各种试模脱模用,油缸柱塞中孔可安装各种附件便于制件和脱模,托盘是用于脱模时模具的定位和支撑。

★液压系统

由液压泵、 送油阀、 回油阀 、油箱、 滤油器及油管和接头组成。液压泵为高压柱塞泵,流量为1.2L/min,额定压力40MPa,由0.75KW电机直接驱动,固定在油箱上。

回油阀和送油阀分别安装在前面板的左右面,均由手轮直接操作,右侧送油阀能调节活塞上升速度,左侧回油阀用于油缸下降回油,送油阀上设有安全阀,过载时可溢流起安全作用。

★压力表:

电动液压脱模器压力表为2.5级耐震压力表,用于测量缸内工作压力,使用时注意压力值严禁超过40MPa,以防损毁机件。

★电器部分

由电动机、 启动按钮 、停止按钮 、熔断器 、继电器等组成

电动液压脱模器注意事项:

★严禁不加油,使油泵空转

★使用前必须排尽系统内空气,才能使用

★使用时应观察压力表示值,严禁超过40MPa当接近时应迅速切断电源或打开回油阀

★出厂安全阀以调好,勿动

★使用电动液压脱模器前必须仔细阅读使用说明书


电动液压脱模器
电动液压脱模器适用于多种土、混合料的圆形试模试件的脱模,电动脱模器尤其可满足水泥混合料强度试件的脱模要求,其A大载荷可达300KN。这种电动脱模器完全采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,主控箱既完成自身数据自动采集,又能协调本系统其它扩展箱按设定程序自动工作
