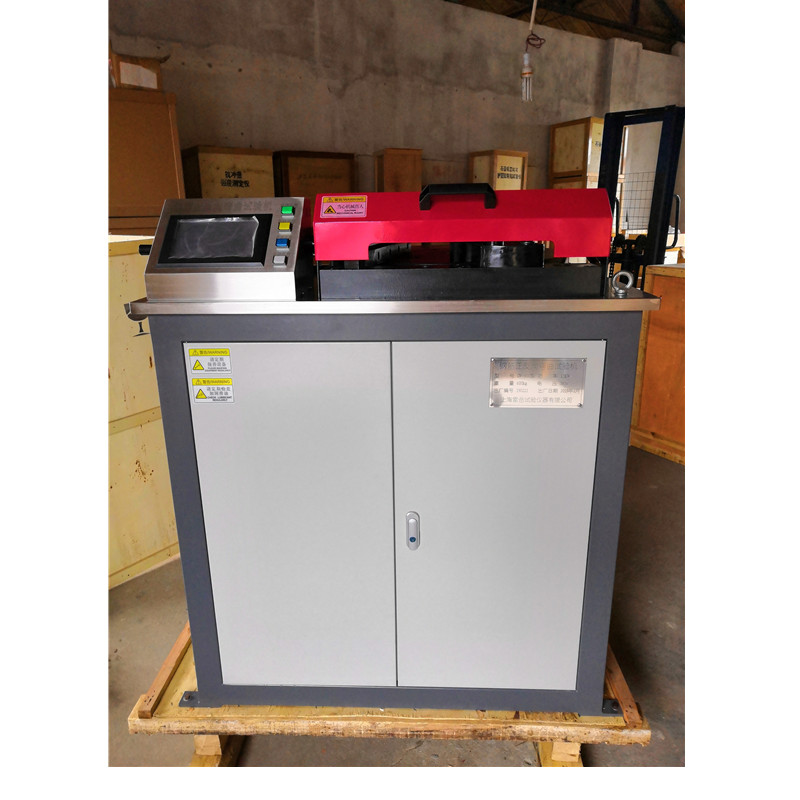

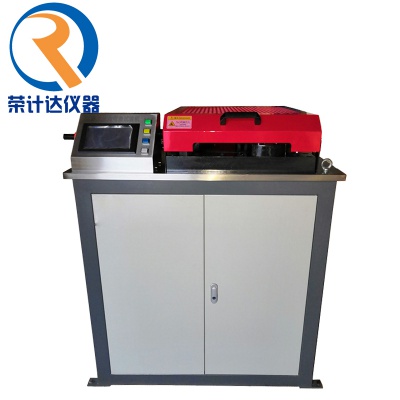

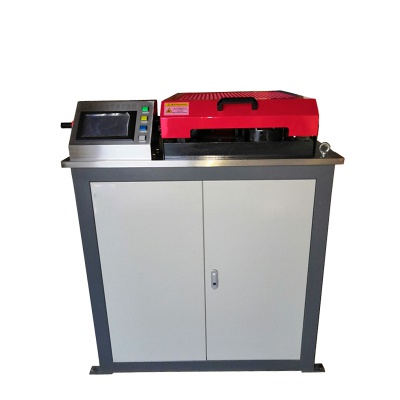

钢筋正反向弯曲试验机

钢筋反复弯曲试验机主要技术参数和指标符合GBT1499.2-2018钢筋混凝土用钢 第2部分和YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》同时适用于建筑行业现场钢筋弯曲,达到试验与施工一机两用。

  • 型号: GW—40B

  • 产品参数
  • 型号: GW—40B

一、产品简介:

钢筋反复弯曲试验机主要技术参数和指标符合GBT1499.2-2018钢筋混凝土用钢 第2部分和YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》同时适用于建筑行业现场钢筋弯曲,达到试验与施工一机两用。



二、产品特点:

通过更换不同规格的配件一机可以替代两机用,为客户节约了资金。该设备性能齐全,质量优良并具有结构紧凑体积小,操作简单易掌握,弯曲角度数字显示直观,运行平稳噪音低,使用可靠寿命长,设计合理维修方便润滑简单等特点。另外特点是限位和易损件的设计更加合理,易损件易更换,因此使用寿命长。


三、技术参数:

★弯曲钢筋直径范围:¢6-¢40mm

★钢筋正向弯曲角度:20º-180º内任意设定

★钢筋反向弯曲角度:20º-180º内任意设定

★工作盘转速:≤2.9r/min

★辊心距离:165mm

★工作盘直径:¢580mm

★电动机功率:1.5KW

★随机配标准弯心套:1套

★机器外形尺寸:1050*740*1170(mm)

★机器重量 约600Kg


四、使用方法:

★检查机械性能是否良好、工作台和弯曲机台面保持水平;并准备好各种芯轴工具挡。

★按加工钢筋的直径和弯曲机的要求装好芯轴,成型轴,挡铁轴或可变挡架,芯轴直径应为钢筋直径的2.5倍。

★检查芯轴,挡块、应无损坏和裂纹,防护罩紧固可靠,经空机运转确认正常方可作业。

★作业时,将钢筋需弯的一头插在固定备有的间隙内,另一端紧靠机身固定并用手压紧,检查机身固定,确实安在挡住钢筋的一侧方可开动。

★作业中严禁更换芯轴和变换角度以及调速等作业,亦不得加油或清除。

★弯曲钢筋时,严禁加工超过机械规定的钢筋直径、根数及机械转速。

★弯曲高硬度或低合金钢筋时,应按机械铭牌规定换标A大限制直径,并调换相应的芯轴。

★严禁在弯曲钢筋的作业半径内和机身不设固定的一侧站人。弯曲好的半成品应堆放整齐,弯钩不得朝上。

★换向时,必须在停稳后进行。

★作业完毕、清理现场、保养机械、断电锁箱


五、操作规程:

★在被检验的金属线材上截取长200mm-500mm的一段,进行矫直,矫直时不得损伤线材表面。

★按照参数表中线材直径大小选择夹片圆弧半径r,夹片圆弧顶部至拨杆底面的距离b,以及拨杆孔φ。

★主杆上有相互垂直的四个孔,调正拔杆的方向可得到你所需要的孔位。

★将摇臂处于垂直的位置,并以此作试验的起始状态,将试样先穿入两面三刀夹片中底板的孔内,然后垂直向上从拨杆的下部穿过拨杆孔再穿入上夹至顶部,转动上夹头手柄把线材上端的夹紧。

★用手把上夹头往下按15-25mm后稳住,转动主夹片手柄将下端夹紧进行弯曲。

★弯曲试样时,应使用较均匀的速度(约1次/秒)。

★弯曲记数是从起始位置向右弯曲90度,试样返回至起始位置为A次,再向左弯曲90度,试样再返回起始位置为二次以此类推至试样折断为止,试样折断的A后一次弯曲次数不计。

★长期使用后夹片的园弧表面若出现压伤的痕迹应更换夹片

★油杯及有相对滑动处应经常加油,保持润滑。

★使用后应擦拭干净并涂上防锈油以防锈蚀。




钢筋正反向弯曲试验机
钢筋反复弯曲试验机主要技术参数和指标符合GBT1499.2-2018钢筋混凝土用钢 第2部分和YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》同时适用于建筑行业现场钢筋弯曲,达到试验与施工一机两用。
